В этом разделе мы рассмотрим виды челночных устройств и их разборку для чистки и смазки. Челночное устройство является сердцем машины.

С этого челнока началось серийное изготовление швейных машин на Подольском заводе Зингер (в последствии им. Калинина). Как такового челночного устройства в машине нет.(ложе, где лежит челнок и пружина толкателя челнока) и все. Чем проще, тем надежней. Чистка такого челночного устройства не представляет никакой сложности. На нем ваше внимание заострять не будем.

Веритас "Текстима"

Внимание!

Все челноки закалены и очень чувствительны к толчкам и ударам твердыми предметами, как скажем отвертки, ножницы и т.п.

Чтобы машина работала ровно и спокойно, нужно промывать челнок несколькими каплями керосина. Если из-за неправильной эксплуатации нить заклинило в челноке, то можно освободить его за счет нескольких энергичных поворотов взад-вперед маховика. Если челнок освободить не удается, то вынув иглу, откинуть головку назад ослабить винты «а», подать в челнок несколько капель керосина и вновь попробовать освободить его короткими поворотами маховика взад-вперед. Если к указанным трем винтам нельзя подобраться, то отверните шпуледержатель «50» и поверните челнок для удобства в ремонте. При установке шпуледержателя на место, необходимо следить, чтобы его носик зашел в соответствующий паз, а также, чтобы толстая нитка могла проходить не цепляясь. Освободить челнок от очесов и ниток. Затяните винты. Машина готова к работе.

Вертикальное челночное устройство самое распространенное для машин начального класса типа "Хобби". Можно услышать самые разные названия (классический, традиционный, качающийся и т.д.)

Чистка челночного устройства швейной машины "Чайка" и "Подольск"

Тяжелый ход машины, а иногда и заклинивание, может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью.

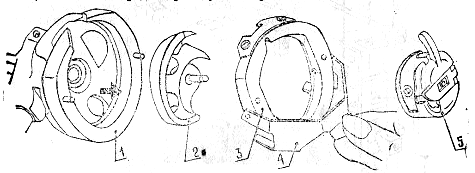

Для чистки хода челнока необходимо поднять иглу в верхнее положение. Затем следует вытащить шпульный колпачок «5», поворотом пружинного замка «4» на себя снять прижимное кольцо «3» и извлечь челнок «2». Гнездо хода челнока «1» очистить щеткой-кисточкой от пыли, грязи и ниток.

Рекомендуется периодически чистить челночное устройство. При этом не допускается при чистке применять металлические предметы, чтобы не повредить рабочую поверхность хода челнока.

Натяжение нити для подольской машины "Чайка"

1.Стопорный винт; 2.Основание; 3.Компенсационная пружина; 4.Ось; 5.Зажимная шайба; 6.Зажимная шайба; 7.Отжимная шайба; 8.Нажимная пружина; 9.Гайка; 10.Ограничительная шайба; 11.Ручка; 12.Пружинная шайба; 13.Винт стяжной; 14.Заглушка декоративная.

Чистка челночного устройства подольской швейной машины "2М", "1М"

Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью.

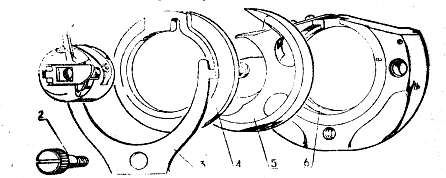

Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вынуть шпульный колпачок «1». Отвернуть винт «2» прижимной пружины «3», снять кольцо хода челнока «4», вынуть челнок «5». Гнездо челнока «6» осторожно очистить от пыли, грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить рабочую поверхность. Сборка производится в обратном порядке.

Еще хочу привести схему сборки-разборки натяжения верхней нити. По своему опыту знаю. Стоит оставить на столе швейную машинку без присмотра, сразу малые дети и внуки начинают помогать в шитье. И заканчивается все это разборкой натяжения верхней нити, а сборка составляет некоторые трудности, особенно если инструкция на машину давно утеряна.
